反应釜用电加热

电加热反应釜可以分为两种，分别是夹套电加热和零距离电加热。电加热反应釜的优势是节能环保，没有任何污染，并且结构紧凑，占地面积小；电加热反应釜的缺点是用热成本高，另外由于筒体体积的局限，电加热功率不高，釜内物料升温速度比较慢。

夹套电加热反应釜

夹套电加热反应釜的结构：夹套电加热反应釜的釜体是双层的，分为内筒体和外筒体。在外筒体的底部开有若干个法兰口，用来安装电加热管。当所有的电加热管都通过法兰连接到釜体上后，从外釜体上部的膨胀口向夹套里面加入导热油，让夹套里面的导热油完全淹没夹套里面的电加热管，并保证膨胀口畅通，避免夹套里面因热胀冷缩形成压力。

夹套电加热反应釜的使用温度：夹套电加热反应釜的釜内物料温度可以达到280摄氏度。如果夹套里面用水做传热介质，则釜内物料温度比较低，一般在80摄氏度左右。因为水在常压下沸点为100摄氏度，夹套中水的温度为100摄氏度，那么釜内物料的温度大约为80摄氏度。

零距离电加热反应釜

零距离电加热反应釜的结构：零距离电加热反应釜的釜体是单层的，在釜体的外壁上，通过焊接、螺栓等手段包裹上一层电加热片，电加热片通电后产生热量直接提高筒体的温度，通过提高筒体温度的方式提高釜内物料的温度。

零距离电加热反应釜的使用温度：零距离电加热反应釜釜内物料温度可以达到400摄氏度。零距离电加热反应釜的电加热片外面一定要加一层保温层，防止热量向外扩散，而维修或更换电加热片的时候要先拆掉保温层，然后才能对电加热片进行操作，不如夹套结构的方便。

反应釜循环加热

循环加热反应釜自身并不具备生产热量的能力，需要外配锅炉或导热油炉来产生热量，通过传热介质把锅炉或导热油炉的热量带到釜体给物料加热。循环导热油加热的反应釜，导热油是常压的，夹套的要求也是常压，不属于在类压力容器。采用蒸汽加热的反应釜，夹套里面需要承受蒸汽的压力，属于在类 压力容器，需要按照要容器手续生产使用（盘管结构除外）。循环加热反应釜按照结构分有夹套式。内盘管式和外盘管式三种。

夹套结构循环加热反应釜：釜体是双层的，在外釜体的上部和下部各有一个法兰口，用来连接导热油炉或蒸汽锅炉的循环管道。在炉体中经过加热的高温传热介质在热油泵的推送下沿着管路从外釜体底部的法兰口进入夹套，并沿着筒体外壁向上流动，同时给筒体加热。传热介质沿着釜体流动到夹套上部的法兰口后流出夹套，并沿着管路混的锅炉中再次加热。

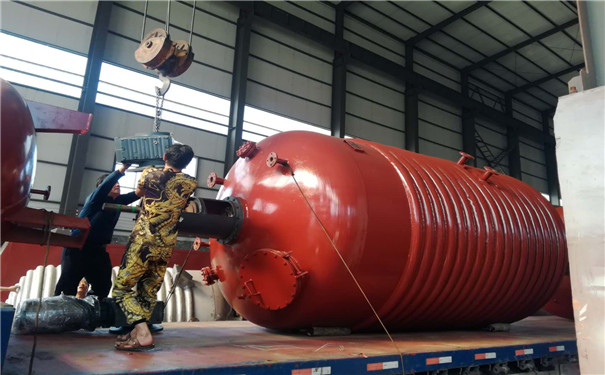

外盘管循环加热反应釜釜体是单层的，在釜体外壁上焊接若干圈半圆管，经过高温加热的导热油在半圆管和釜体外壁之间的空隙里流动并释放热量。由于半圆管管壁比较小，一般为3毫米，而釜体壁厚比较大，所以热量大部分向外扩散，建议在外盘管的外面加一层保温层，减少热量损耗。外盘管的换热面积远小于夹套的换热面积，所以只有在容积比较大的反应釜上使用。

内盘管循环加热反应釜的盘管是由完整的无缝钢管通过盘曲而成的，利用角钢、螺栓等配件均匀分布在釜内，传热介质在盘管中流动的时候透过管壁给釜内物料加热。由于内盘管整个浸泡在物料中，所以透过管壁释放的热量完全被釜内物料吸收，热量利用率高。但是内盘管在釜内会阻碍物料流动，妨碍物料形成对流混合，并对电机造成压力。配置内盘管的反应釜建议缩小搅拌器的尺寸，减小电机压力。
