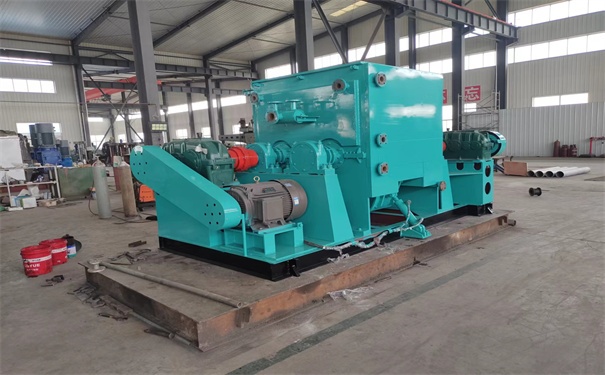

这是一台蒸汽加热的捏合机。蒸汽加热的捏合机的外面没有夹套，我们是在箱体的外面焊接上若干圈盘管，蒸汽是在盘管里边流动给里面的物料加热的。盘管外面我们加上保温层，保温层是由保温棉组成的，保温棉外面再加上一层装饰用的不锈钢板，也可以用碳钢板然后喷上漆，防止物料生锈。这个口是盘管的入口，对面还有一个法兰口是盘管的出口，一进一出，然后这边这个法兰口平时是堵住的，这是排空口等我们不工作、需要将盘管里面所有的这个液体放出的时候，就可以打开这个法兰口让里面的水流出来，完成清洗工作。

蒸汽加热的捏合机不用夹套结构是可以避免了压力容器手续，但是同时呢盘管结构它的换热面积比较小，所以说只有箱体里面物料温度要求比较低的时候才建议使用蒸汽加热，如果里面物料要求温度比较高我们还是建议采用夹套结构，采用循环导热油的加热方式。

蒸汽加热的捏合机它的盘管一般用碳钢材质就可以了，它跟里面的物料没有任何接触，里面的水蒸气平时只要是充满的状态下它也不会生锈不会腐蚀。
