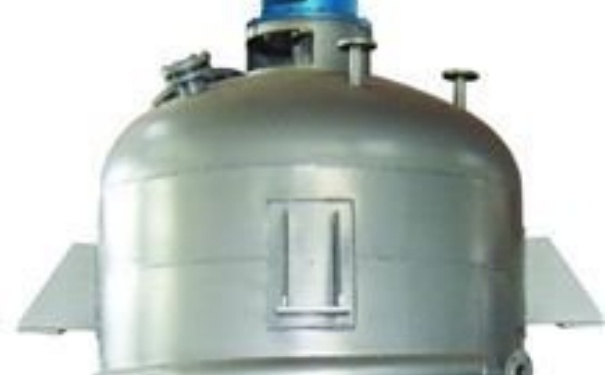

内外盘管反应釜是一种复合式反应设备，内外盘管反应釜通过内外盘管的交错排列实现均匀的传热、传质、混合和反应，使反应物和介质在釜内充分混合反应，盘管内可通导热油、高温水蒸气、冷却水等，用于加热或冷却物料。反应釜的内盘管是用若干根无缝钢管焊接起来，盘曲成圆环状，通过角钢、螺栓等配置均匀分布在釜体内部的，内盘管与釜内物料接触，一般用不锈钢制作。反应釜的外盘管是在釜体外壁上焊接若干圈半圆管，传热介质在半圆管和釜壁之间的间隙里流动，通过釜体给物料加热，半圆管不与物料接触，可以用碳钢制作。

内外盘管反应釜是一种复合式反应设备，以下将从其结构原理、特点、应用等维度展开介绍：

结构与原理

- 结构：包括内圆柱体和外圆锥体相互套合的结构，内圆柱体沿纵轴线设置至少一排内盘管，外圆锥体沿纵轴线设置多排外盘管，内外盘管间通过管板分隔，并与进料口、出料口、高、低温介质进出口等系统连接。

- 原理：通过内外盘管的交错排列实现均匀的传热、传质、混合和反应，使反应物和介质在釜内充分混合反应，盘管内可通导热油、高温水蒸气、冷却水等，用于加热或冷却物料。

特点

- 传热效率高：内外盘管的设计增大了传热面积，使热量能够更均匀、快速地传递给釜内物料，提高了反应效率，缩短了反应时间。

- 温度控制精准：可分别通过内外盘管通入不同温度的介质，实现对反应釜内温度的精确控制，满足各种复杂反应的温度要求。

- 物料混合均匀：在搅拌装置的作用下，物料在内外盘管之间形成复杂的流动路径，增加了物料的混合效果，使反应更加充分。

- 占地面积小：相比其他类型的反应釜，内外盘管反应釜的结构更加紧凑，在相同的生产能力下，占地面积更小，可有效节省空间。

应用领域

- 化工领域：广泛应用于合成、分解、酯化、聚合等化学反应过程，如塑料、橡胶、树脂、涂料等的生产。

- 医药领域：用于药品的合成、提纯、浓缩等工艺，如抗生素、维生素、激素等药品的生产，能够满足医药生产对设备卫生和安全性的严格要求。

- 食品领域：在食品加工中，如罐头、调味品、饮料等的生产过程中，可用于原料的加热、杀菌、浓缩等工艺，确保食品的质量和口感。

选型要点

- 材质选择：根据物料的性质和反应条件，选择合适的材质，如304不锈钢、316L不锈钢、钛材等，以确保反应釜具有良好的耐腐蚀性和耐高温性。

- 容积确定：根据生产规模和产量要求，选择合适容积的反应釜，以满足生产需求。

- 搅拌形式：根据物料的特性和反应要求，选择合适的搅拌形式，如桨式、锚式、框式等，以确保物料能够充分混合和反应。

维护与保养

- 定期检查：定期对反应釜的内外盘管、搅拌装置、密封件等进行检查，及时发现并处理磨损、泄漏等问题。

- 清洁保养：定期对反应釜进行清洁，清除釜内的物料残留和污垢，防止物料黏附在盘管和釜壁上，影响传热效果和反应效率。

- 介质管理：对通入盘管的导热油、水蒸气、冷却水等介质进行定期检测和维护，确保介质的质量和性能符合要求。
