反应釜磁力搅拌器是一种用于在密闭容器中进行混合、搅拌的设备，特别适用于需要高密封性或处理有毒、有害、易燃易爆物料的场合。其核心特点是利用磁力耦合原理实现无接触传动，避免了机械密封的泄漏问题。反应釜磁力搅拌器的外磁钢安装在电机轴上，由永磁体或电磁体组成，通过旋转产生旋转磁场；隔离套位于外磁钢和内磁钢之间，通常由非磁性材料（如不锈钢、钛合金或工程塑料）制成，用于隔离反应釜内外环境，同时传递磁力；内磁钢安装在搅拌轴上，与外磁钢通过磁力耦合，实现无接触传动。

反应釜磁力搅拌器是一种用于在密闭容器中进行混合、搅拌的设备，特别适用于需要高密封性或处理有毒、有害、易燃易爆物料的场合。其核心特点是利用磁力耦合原理实现无接触传动，避免了机械密封的泄漏问题。以下是反应釜磁力搅拌器的结构及其关键组成部分的详细介绍：

---

### **1. 主要结构**

反应釜磁力搅拌器通常由以下几部分组成：

#### **(1) 磁力驱动器（外部驱动部分）**

- **电机**：提供动力，驱动磁力搅拌器运转。

- **减速机**：调节电机转速，输出适合搅拌的转速。

- **外磁钢**：安装在电机轴上，由永磁体或电磁体组成，通过旋转产生旋转磁场。

#### **(2) 磁力耦合器（内部传动部分）**

- **内磁钢**：安装在搅拌轴上，与外磁钢通过磁力耦合，实现无接触传动。

- **隔离套**：位于外磁钢和内磁钢之间，通常由非磁性材料（如不锈钢、钛合金或工程塑料）制成，用于隔离反应釜内外环境，同时传递磁力。

#### **(3) 搅拌系统**

- **搅拌轴**：连接内磁钢和搅拌桨，传递动力。

- **搅拌桨**：根据工艺需求设计，常见类型包括桨式、锚式、螺旋式等，用于实现物料的混合、分散或传热。

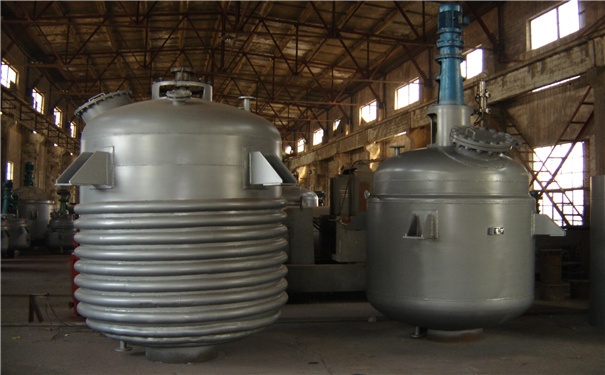

#### **(4) 反应釜主体**

- **釜体**：容纳物料的容器，通常由不锈钢或其他耐腐蚀材料制成。

- **夹套或盘管**：用于加热或冷却物料，控制反应温度。

#### **(5) 密封系统**

- **磁力密封**：通过磁力耦合实现完全密封，无需机械密封，避免泄漏。

- **隔离套密封**：确保反应釜内外完全隔离，适用于高压、真空或腐蚀性环境。

---

### **2. 工作原理**

磁力搅拌器的工作原理基于磁力耦合：

1. 电机驱动外磁钢旋转，产生旋转磁场。

2. 磁场通过隔离套传递到内磁钢，带动搅拌轴和搅拌桨旋转。

3. 由于内外磁钢之间无物理接触，实现了完全密封的搅拌过程。

---

### **3. 特点**

- **高密封性**：无机械密封，避免泄漏，适用于有毒、有害、易燃易爆物料。

- **低维护**：无接触传动，减少机械磨损，延长设备寿命。

- **适用性强**：可用于高压、真空、高温或低温环境。

- **清洁方便**：结构简单，易于拆卸和清洗。

---

### **4. 应用领域**

- **化工行业**：用于聚合、缩合、催化等反应。

- **制药行业**：用于药品合成、结晶、混合等工艺。

- **食品行业**：用于高卫生要求的物料混合。

- **科研实验**：用于实验室小规模反应。

---

### **5. 选型要点**

- **物料特性**：根据物料的粘度、腐蚀性、温度等选择合适的材质和搅拌桨类型。

- **反应条件**：根据压力、温度、真空度等选择适合的隔离套材质和磁力驱动器。

- **搅拌需求**：根据混合、分散、传热等工艺需求选择搅拌桨形式和转速。

- **容量需求**：根据反应釜的容积选择合适的搅拌功率。

---

### **6. 维护与保养**

- 定期检查磁力耦合器的磁力强度，确保传动效率。

- 检查隔离套是否有磨损或腐蚀，及时更换。

- 清洁搅拌轴和搅拌桨，防止物料残留。

- 检查电机和减速机的运行状态，确保设备正常运转。
